产品服务

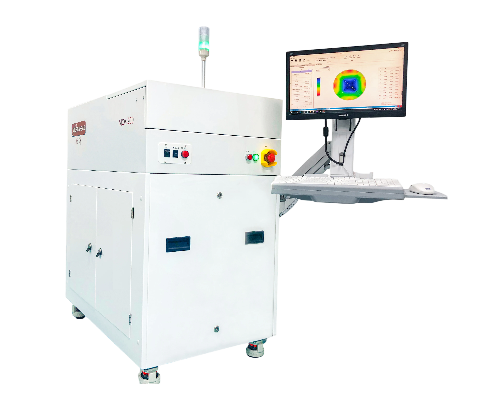

MCV-200

半自动垂直式汞探针CV测试平台,可加载IV功能,可测试200及以下标准样品和不规则样品,适用于Si/SiC/GaN/Ga₂O₃等材料外延层和器件介质层电学参数测试。

了解更多
半导体芯片

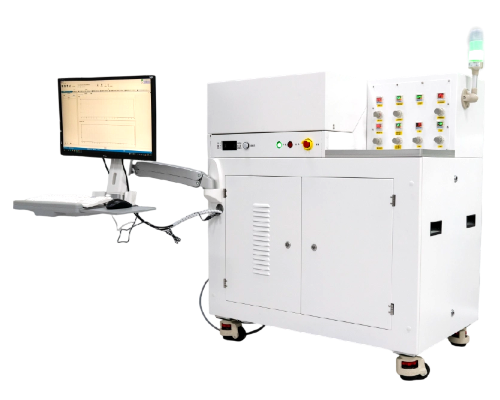

Coplane-200

半自动共面式汞探针CV测试平台,可测试200mm及以下标准样品和不规则样品,适用于高阻绝缘衬底上的外延材料浓度及耗尽区深度测试,以及有PN结结构的顶层外延浓度测试,SiC 离子注入结深,dose量等。

了解更多
半导体芯片

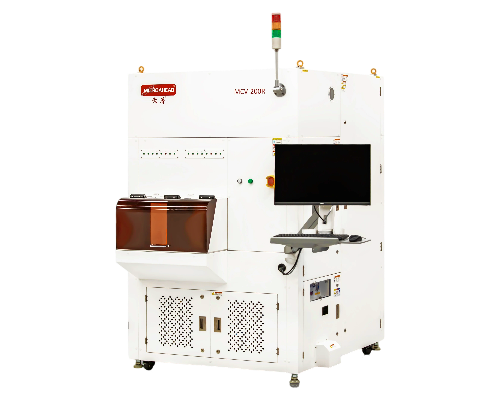

MCV-200R

全自动垂直式汞探针CV测试平台,可加载IV功能,可测试150/200mm标准样品,适用于Si/SiC/GaN/Ga₂O₃等材料外延层和器件介质层电学参数测试。

了解更多
半导体芯片

MCV-300R

全自动垂直式汞探针CV测试平台,可加载IV功能,可测试300mm标准样品,适用于Si/SiC/GaN/Ga₂O₃等材料外延层和器件介质层电学参数测试

了解更多
半导体芯片

SPV测试仪

全自动表面光电压测试仪,可测试200/300mm等标准Si衬底,Si外延片扩散长度,少子寿命,Fe/Cu含量等,同时可表征器件热工艺金属沾污。

了解更多
半导体芯片

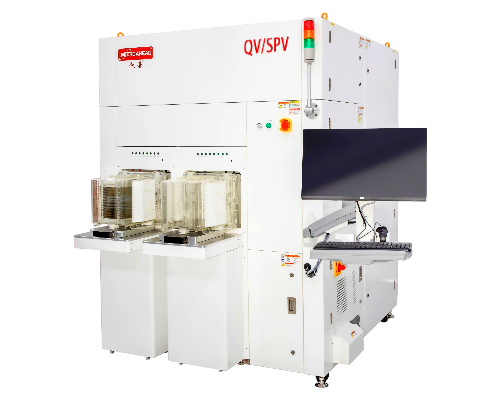

QV/SPV测试仪

全自动非接触QV/SPV测试平台,适用于200/300mmSi基半导体,可测试衬底/外延/炉管金属沾污,介质层GOI参数, Clean/Etch/IMP/CVD/Asher等工艺残留电荷

了解更多
半导体芯片

QV测试仪

全自动/半自动非接触式QV测试平台,可测试300mm,200mm,150mm,100mm等尺寸标准样品或非标样品,适用于SiC/GaN/Ga₂O₃等化合物半导体材料衬底/外延载流子浓度,器件栅氧质量GOI电学参数测试

了解更多
半导体芯片

HP-200

金属硬探针式CV测试平台,可加载IV功能,可测试200mm及以下标准样品和不规则样品,适用于栅氧后具有金属pad的样品测试。可依据pad大小及数量配置不同探针类型和数量

了解更多
半导体芯片

HP-300

金属硬探针式CV测试平台,可加载IV功能,可测试300mm及以下标准样品和不规则样品,适用于栅氧后具有金属pad的样品测试。可依据pad大小及数量配置不同探针类型和数量

了解更多
半导体芯片

关于我们

微著半导体科技(苏州)有限公司

微著半导体成立于2020年,公司成立起便聚焦半导体晶圆级电学量检测设备领域,深耕研发、生产、销售与服务全链条。公司始终秉持“自主创新、掌握底层核心技术”的理念,以行业技术升级需求为锚点,凭借快速响应硬件升级与软件开发诉求的能力,精准破解产业发展中的技术痛点难点,为客户打造安全可靠的测试技术方案,全力护航半导体行业高质量发展。

凭借持续的技术攻坚,微著半导体已成功打破国外长期垄断,相继攻克垂直式汞探针CV、共面式汞探针CV、非接触CV、SPV表面光电压等核心测试技术。目前,相关产品已实现稳定应用,覆盖Si、SiC、GaN、Ga₂O₃等多元材料的生长、外延工艺质量控制及器件研发等关键环节,为合作伙伴提供兼具稳定性、高效性与高性价比的测量工具,成为推动半导体检测领域自主化的重要力量。

了解更多
专注于半导体测试技术开发
研发,生产,销售,服务
服务行业:Si,SiC,GaN,Ga₂O₃
核心零部件100%国产化
ISO-9001质量认证体系
50+系统使用中

应用领域

Si基半导体测试方案

外延电阻率;界面态密度;栅氧击穿/漏电;Low K/High K; 残留电荷/Surface Charge 。

SiC基半导体测试方案

SiC外延载流子浓度;P型外延浓度;离子注入浓度;器件界面态密度;垂直击穿/漏电。

GaN基功率器件测试方案

面电荷密度;开启电压Vt; 夹断电压Vp;势垒厚度;垂直击穿/漏电。

GaN基射频器件测试方案

面电荷密度;开启电压Vt;夹断电压Vp;势垒厚度。

Ga₂O₃基半导体测试方案

外延载流子浓度;外延击穿/漏电。

AlN/金刚石/FPD/钙钛矿/炉管工艺装备公司

为客户提供专业的定制和联合开发服务,确保产品顺利应用和问题快速解决。

技术优势

晶圆级电学测试

专注于半导体测试技术的开发,致力于为半导体晶棒,晶片,外延片,器件流程提供国产可靠的测试技术和装备。

超过20年半导体经验

具备系统、算法、机械、电气、应用及其他功能专业知识的研发和生产人员。

50+设备使用中

已经为碳化硅,氮化镓,硅,氧化镓,炉管工艺装备公司等多家相关客户提供了测试50+设备的服务。

经过量产验证完成

核心零部件国产化率100%;整机零部件国产化率>90%。

全自主研发

取得发明专利,实用新型专利,计算机软著20余项并通过ISO-9001质量体系认证。

三种技术路线多款平台

● 垂直接触式汞探针CV技术
● 共面接触式汞探针CV技术
● 非接触QV/PDM/Surface charge技术
